Funcionamiento del monitor CRT O TRC

Monitor CRT

Los monitores más comunes son los CRT o de rayos catódicos, formados por un tubo en cuyo interior se ha hecho el vacío, en uno de cuyos extremos se sitúan tres cañones de electrones, uno por cada color primario, y en el otro una pantalla de cristal, cuya parte externa es la que ve el usuario.

Tubo de rayos catódicos de un monitor CRT



Los electrones generados en los cañones por calentamiento son impulsados hasta la parte interna de la pantalla, que se encuentra recubierta por pequeños grupos de fósforo pigmentado en cada uno de los tres colores primarios (rojo, verde y azul). Estos grupos reciben el nombre de tríadas, y se corresponden con un punto de la pantalla, denominado píxel, que aparecerá de un color u otro según la intensidad de los electrones que le llegue de cada cañón.

Una característica importante es el paso de punto (dot pitch), distancia diagonal entre dos puntos vecinos del mismo color, que determina el mínimo tamaño de un detalle que es capaz de resolver una pantalla. Cuanto menor sea esta distancia, mayor será la nitidez. Se mide en puntos por pulgada (ppp).

La resolución máxima distinguible en una pantalla de 800x600 es de 72 ppp y en una de 1024x768 es de 93 ppp. Estos son valores teóricos y en la práctica son algo mayores.

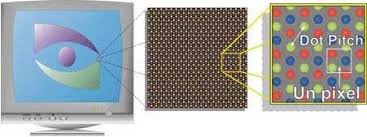

Paso de punto y pixel

Según la resolución empleada, los píxeles (unidad mínima de información) son representados en pantalla por una o más tríadas, con lo que la adaptación a las diferentes resoluciones es muy buena.

Con objeto de que los electrones lleguen de forma ordenada e impacten justo en el punto adecuado, entre la pantalla y los cañones se sitúa una máscara o rejilla que filtra los electrones y los dirige a sus puntos destino de forma adecuada.

La representación de una imagen en pantalla se realiza mediante barridos de los rayos de electrones, que recorren toda la pantalla de izquierda a derecha y de arriba hacia abajo. La velocidad con la que se realiza esta operación se denomina frecuencia de refresco vertical o refresco de pantalla, se mide en Hz (hertzios) y debe estar por encima de 60 Hz, preferiblemente 70 u 80. A partir de esta cifra, la imagen en la pantalla es sumamente estable, sin parpadeos apreciables, con lo que la vista sufre mucho menos.
